على مساحة تصل إلى 230 هكتار (2.3 كم2) يقع هذا المشروع الضخم في مدينة الجبيل الصناعية وهو عبارة عن مدينة متكاملة تحتوي على مباني متنوعة الخدمات (إدارية – صحية – سكنية – خدمات متخصصة – خدمات عامة ) ، ترتبط هذه المباني بشبكة طرق كبيرة بدءًا من الطرق المحيطة مرورًا بالتقاطعات الداخلية و الطرق الرئيسية و إنتهاءًا بالطرق الفرعية و ساحات المواقف. شاهد شكل (1) و (2)
تصميم البنية التحتية للإضاءة الخارجية داخل المدينة وتشمل:
1- الطرق الرئيسية
2- الطرق الفرعية
3- الطرق المحيطة
4- التقاطعات
5- ساحات المواقف
6- مسارات المشاة
7- المسطحات الخضراء
وفي سبيل تحقيق ذلك فإن نطاق عمل هذا المشروع سيغطي :
تصميم شبكة الكيابل الكهربائية: حسابات انخفاض الجهد للكيابل وتحديد مسارات الكيابل من مصدر التغذية إلى جميع الأحمال
تصميم الإضاءة: حسابات مستوى الإضاءة لجميع الطرق والمساحات بالإضافة إلى المواصفات الفنية للإضاءة المستخدمة
تم اتباع المعايير التالية في هذا التصميم :
CIE : The International Commission on Illumination
شكل (3)
SEC DPS : Saudi Electricity Distribution Panning Standard
شكل (4)
تم تقسيم أعمال البنية التحتية إلى 9 مناطق متقاربة المساحة لجعل التصميم اكثر فعالية و قابلية للتنفيذ بالتوازي مع الأعمال الأخرى ، لفهم طريق التقسيم شاهد شكل (5)
الإضاءة :
الأنواع المستخدمة :
تم إستخدام أربع أنواع من أعمدة الإضاءة بالإضافة إلى نوع خامس للمناطق الخضراء كما في شكل (6)
: حسابات الإضاءة

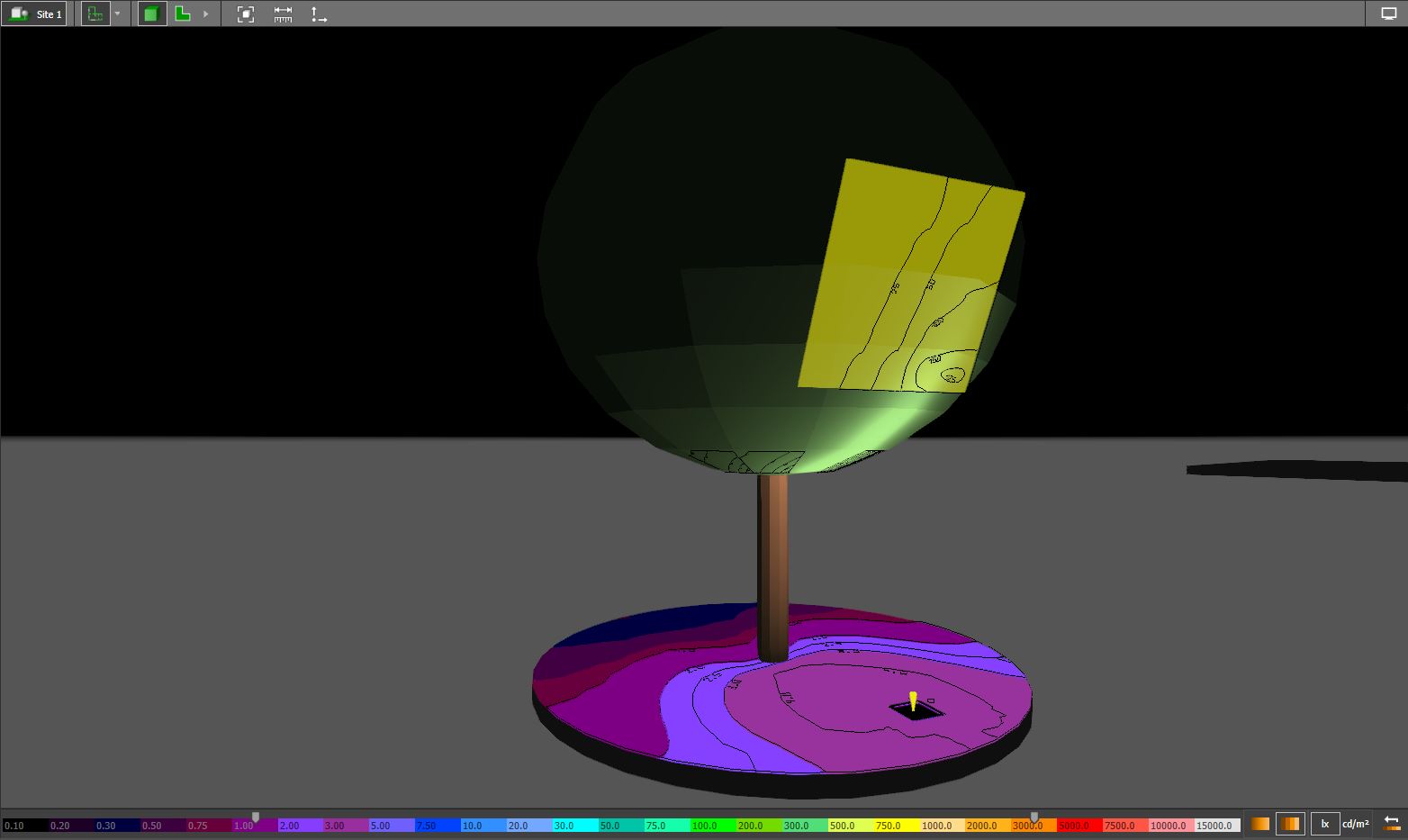

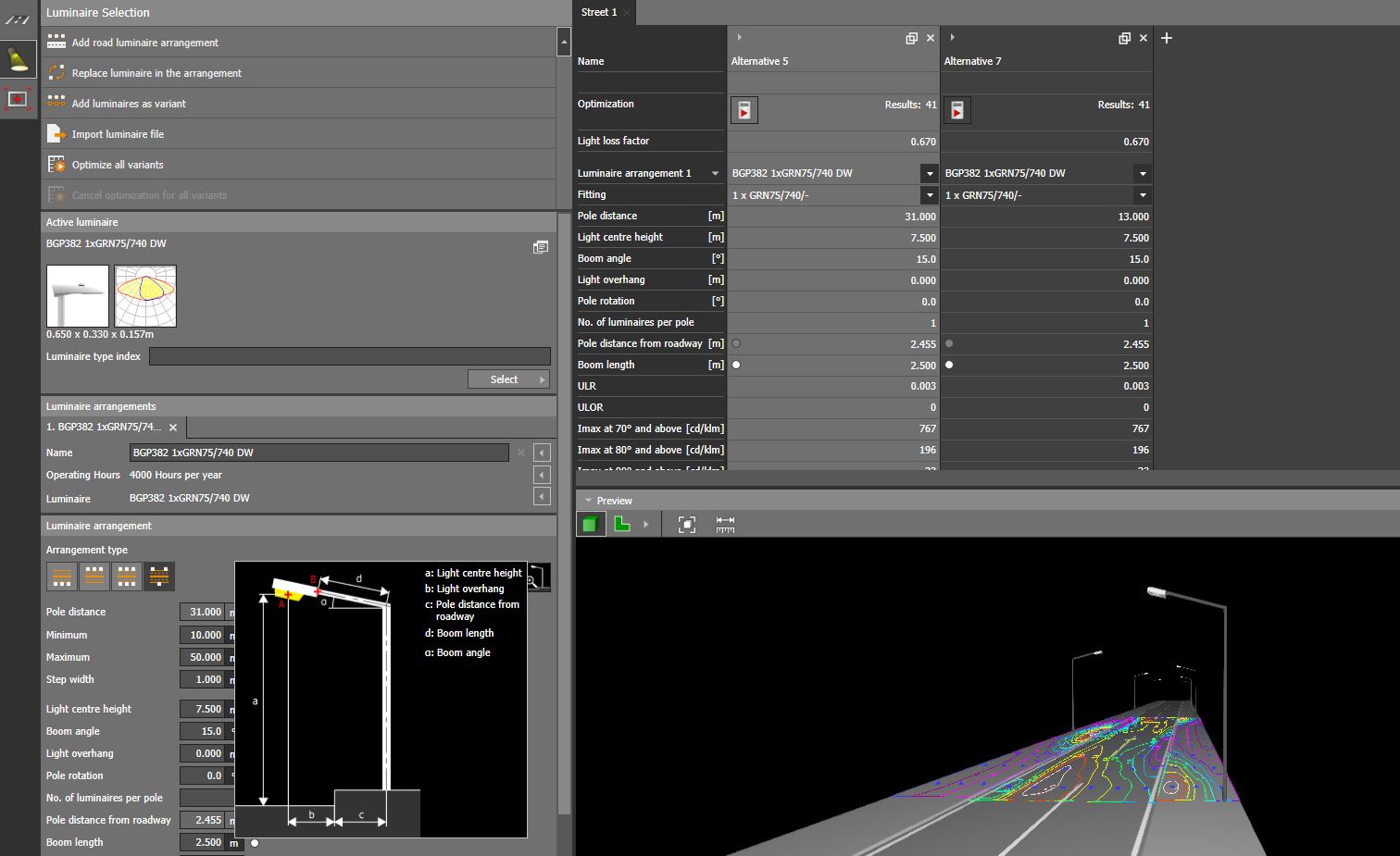

تم إجراء العمليات الحسابية لجميع أنواع الإضاءة عن طريق برنامج DIALux تصفح الصور في شكل (7)
الكهرباء :
الأحمال :
جميع المصابيح المستخدمة من نوع LED ويبلغ عددها 1533 بمجموع أحمال = 112.7 كيلو فولت.أمبير (يتضمن معامل القدرة) , شكل (8)
الكيابل :
عدد الكيابل المستخدمة في هذا المشروع = 80 كيبل نحاسي بمجموع أطوال تساوي ما يقارب 57000 متر (57 كيلو) ، متوسط انخفاض الجهد لجميع الكيابل = 1.18% فولت
